TOPPER TMV 510

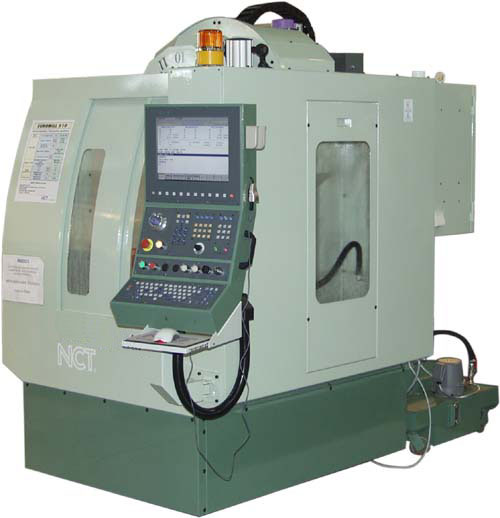

TOPPER-NCT TMV 510 centrum obróbkowe CNC

Podstawowe dane techniczne



STÓŁ

Powierzchnia

mm

600x360

Maks. obciążenie

kg

200

Żłobki T (ilośćxszer)

mm

18x3

OBSZAR PRACY

X/Y/Z przesuwy

mm

510 / 360 / 250

Odległość od czoła wrzeciona do stołu

mm

200-450

Odległość od osi wrzeciona do kolumny

mm

400

WRZECIONO

Stożek wrzeciona



ISO 30

Obroty wrzeciona

obr/min

120-4000
240-8000
360-12000

Moc napędu głównego (trwała/50%ED)

kW

3,9 / 5

Maks. moment napędu głównego

Nm

20

Moment napędu głównego M100/1000obr/min

Nm

12 / 11

Liczba zakresów wrzeciona



1

Napęd wrzeciona



AC asynchroniczny

PRZESUWY

X/Y/Z szybki przesuw

m/min

36 / 36 / 30

System prowadnic



Prowadnice toczne

Serwonapęd



AC synchroniczny

MAGAZYN NARZĘDZI

Wymiana narzędzia



System pneumatyczny

Ilość narzedzi

szt.

10 / 14

Wybór narzędzia



Najkrótszą drogą

Oprawka narzędziowa



BT 30

Maks. średnica narzędzia mm
80
Maks. długość narzędzia mm
200
Maks. waga narzędzia kg
3

Czas wymiany T do T

sek

1,5

Czas wymiany C do C

sek

2,8

DOKŁADNOŚĆ

Dokładność pozycjonowania

mm

< ± .01

Powtarzalność pozycjonowania

mm

< ± .003

GABARYTY

szer x długość x wysokość

mm

1400x2295x2280

Masa netto

kg

2000

Zasilanie

V/A

3x400/16



Wyposażenie dodatkowe



Kolektor pochłaniający opary i oleje

Czujnik pęknięcia narzędzia

Transporter wiórów

4. oś stół obrotowy

Pomiaru długości narzędzia
